Nettoyer l'intérieur de sa lunette de reflexoscopieContrairement à bon nombre de longues-vues terrestres, les lunettes à réfracteur utilisées pour la reflexoscopie ne sont étanches ni à l’eau ni aux poussières. En effet, elles sont à l’origine destinées aux astronomes qui les utilisent dans des conditions très protégées. Ce sont des tubes ouverts sur l’extérieur et elles laissent inévitablement entrer de la poussière qui viendra se déposer sur le bloc des lentilles et, si une averse vous surprend, elles peuvent aussi laisser entrer de l’eau…
Catastrophe ? Heureusement non, car il est très facile de démonter sa lunette et d’en nettoyer ou sécher l’intérieur. |
Le démontagePremière étape : ôter le pare-soleil.Les modèles peuvent différer légèrement, mais le pare-soleil est le plus souvent retenu par un collier auquel il est vissé. Le dévissage n’est pas toujours facile, mais il faut impérativement y parvenir. Seconde étape : enlever le bloc optiqueUne fois le pare-soleil enlevé, le bloc optique apparaît sous forme d'un court cylindre de plastique qui peut alors être dévissé et séparé du tube sans difficulté.
|

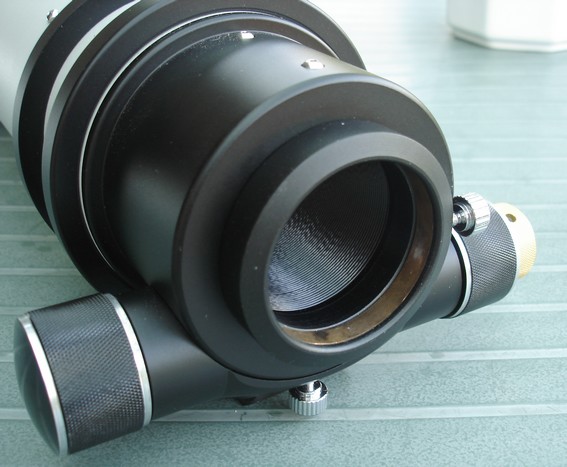

![]() Initialement conçue pour l'astronomie, la lunette de reflexoscopie est un tube ouvert, sans aucune étanchéité |
![]() |
<<<
Le pare-soleil de la lunette est vissé à un collier qui le maintient en
place. Il faudra dévisser ce collier, ce qui peut être malaisé car on
n'a pas de bonne prise. Une fois le collier du pare-soleil dévissé (flèches rouges), le bloc optique de la lunette apparaît (flèche jaune) >>> |
![]() |
Troisième étape : dégager les lentillesDu côté intérieur du bloc optique, se trouve un mince collier de vissage qui maintient en place les lentilles. Si on ne perçoit pas de souillures entre les lentilles, il est inutile de les démonter, mais si, par exemple, de l’eau s’est infiltrée entre elles, il faudra y passer.
On doit alors dévisser ce collier sur lequel on a peu de prise sans outil spécial. S’il n’est pas trop serré, on le débloquera aisément avec un fin tournevis ou une lame de canif. Sinon, il faudra se bricoler un outil s’insérant dans les 2 encoches du collier qui se font face pour le décaler. Une fois le collier enlevé, les lentilles peuvent être dégagées. Attention aux chocs… Elles sont séparées par un joint très mince qui laisse entre elles une couche d’air (doublet « air-spaced »).
Durant le démontage, repérez bien et notez au besoin dans quel ordre et position les pièces se trouvaient, en particulier les lentilles. |
![]() |
<<< Le bloc optique se
dévisse aisément et se sépare du tube sans encombre Les lentilles sont maintenues en position par un collier qui peut se dévisser grâce aux deux "crans" qui se font face (flèche rouge) >>> |
![]() |
TOPOPTICS est un spécialiste qui vous propose lunettes et accessoire pour la réflexoscopie |
![]() |
Une fois le collier enlevé, les lentilles
pourront être dégagées facilement. Les deux lentilles du doublet sont séparées par un joint mince qui devra être soigneusement remis en place. |
![]() |
Le nettoyageOn a maintenant accès à l’intérieur du tube que l’on peut nettoyer, mais on sera attentif à ne pas utiliser un chiffon qui abandonne des peluches ou des fibres ! Le dévissage des éléments libère souvent un peu de limaille et ce nettoyage ne sera pas superflu. Le nettoyage des lentilles est extrêmement délicat si on veut faire disparaître toute trace. On commencera par les dépoussiérer au pinceau souffleur, puis on les dégraissera avec un produit doux adéquat (nettoyant pour lunettes ou instruments d’optique), enfin on y déposera de la buée avec l’haleine et on frottera légèrement avec une lingette ou un tissue adapté (pour lunettes ou instruments d’optique), tout en prenant soin de saisir les lentilles par les bords après s’être lavé les mains. Même en étant très soigneux, il est virtuellement impossible d’obtenir un résultat parfait mais de légères traces n’ont heureusement aucune influence sur la performance de la lunette. Le remontagePremière étape : remise en place de la lentille frontale.Introduisez sans forcer la lentille frontale dans le cadre du bloc optique. Veillez à ce qu’elle se cale bien au fond de sa position car si ce n’était pas le cas, l’effet sur l’image serait désastreux car les lentilles ne seraient plus parallèles. Evitez de mettre les doigts dessus, mais si c’est nécessaire vous pourrez encore la nettoyer avant l’étape suivante. |
![]() Le nettoyage des lentilles est très délicat. Mieux vaut être équipé d'un bon ensemble de nettoyage spécifique pour instruments d'optique |
Seconde étape : remise en place de la lentille interneRemettez en place le mince joint assurant l’espacement des lentilles, puis déposez la lentille intérieure dessus en respectant bien la configuration de départ. Attention, si vous voyez encore des impuretés entre les deux lentilles, c’est maintenant qu’il faut les nettoyer. Comme signalé précédemment, le mieux est l’ennemi du bien : ne cherchez pas la perfection, elle est inaccessible dans des conditions qui ne sont pas celles des ateliers spécialisés. |
Troisième étape : blocage des lentillesAssurez-vous que les lentilles sont bien dans leur position naturelle, parallèles entre elles, et revissez le collier de serrage. Serrez-le assez mais pas trop si vous ne voulez pas vous compliquer la vie au prochain démontage. Quatrième étape : remontage du bloc optiqueLe bloc optique est prêt à être revissé sur le tube. Vérifiez une dernière fois que la face intérieure de la lentille interne est propre, car vous n’y aurez plus accès par la suite. Revissez en douceur, avec patience et sans forcer. Les tubes sont en aluminium (ou en carbone), matériau tendre dans lequel on peut facilement abimer un pas de vis si on force. |
Cinquième étape : remise en place du pare-soleilGlissez à nouveau le pare-soleil sur le tube et revissez-le à son collier de maintien. Ne serrez pas trop pour vous éviter des soucis la prochaine fois que vous devrez l'enlever. Les poussières et le capteur de l’APNLes poussières qui s’introduisent dans le tube, ou les particules qui se libèrent quand on procède au démontage-remontage, peuvent aller se déposer sur le capteur du reflex, puisque la lunette est un système totalement ouvert de ce côté-là. Une poussière sur un capteur crée une tache noire sur chaque photo. Le nettoyage du capteur est possible mais délicat, et il est coûteux si on veut le faire effectuer en atelier spécialisé. Mieux vaut donc s’épargner ce genre de souci. Il suffit de visser sur l’adaptateur reliant le reflex à la lunette un filtre neutre (filtre UV), accessoire classique en astronomie, qui fermera ainsi la porte vers l’intérieur de l’APN. Quand on manipulera son matériel, on laissera toujours l’adaptateur muni du filtre attaché au reflex. |
![]() Fixer un filtre (flèche rouge) au tube adaptateur permet d'éviter tout transfert de poussières vers le capteur du reflex. |
Protéger sa lunetteAfin de s’éviter les soucis du démontage, on prendra soin de protéger au mieux sa lunette, en particulier contre la pluie. Une averse orageuse n’est pas toujours prévisible, et il sera donc sage de toujours emporter avec soi un grand sac étanche pouvant contenir la lunette et l’APN. Contre les poussières, le mieux est de ne pas enlever le boîtier sans bonne raison, et de ne jamais le faire en environnement très poussiéreux. Si vous avez pris la précaution de protéger l’intérieur de votre boîtier et le capteur avec un filtre comme décrit ci-avant, vous serez tranquille de ce côté-là. |
